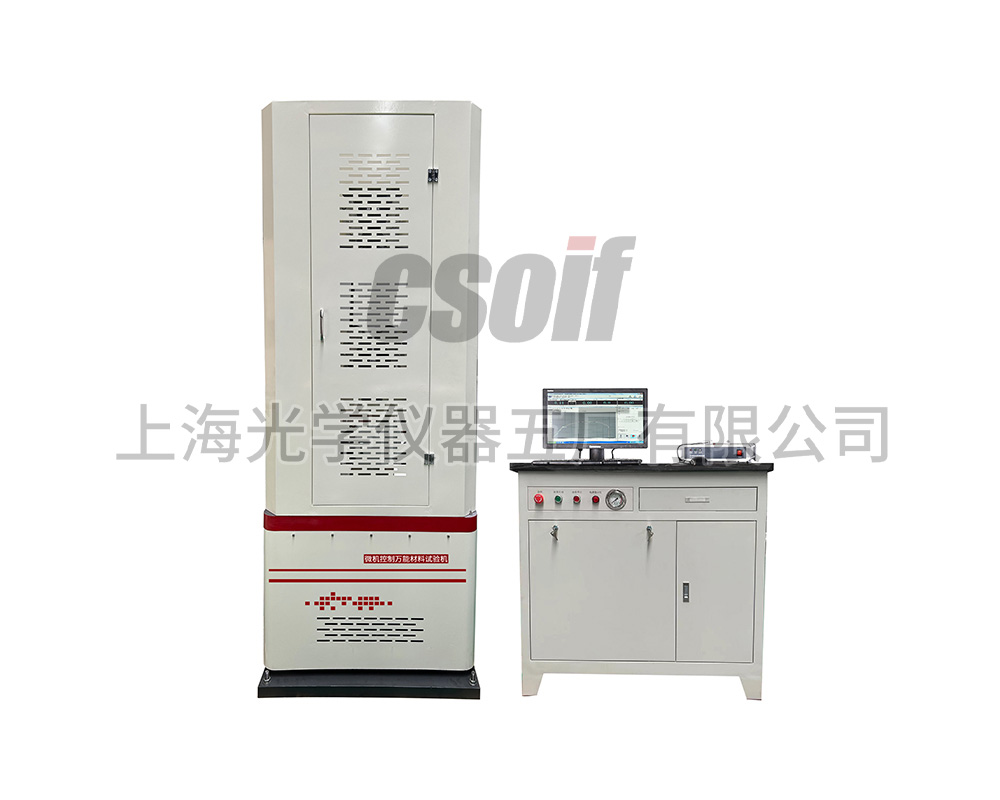

一、產品介紹：

本系列試驗機主要用于金屬材料之位伸、壓縮、彎曲等試驗，并備有冷彎附件，兼作金屬材料的工藝試驗，因此，本試驗機滿足于科研

機構，基本建設單位、治金、機械制造及各類學校實驗室等單位在各種環境和模擬狀態下的物理性能、機械性能、工藝性能、結構抗震

強度以及材料與構件內外缺陷的重要儀器設備的試驗需要，可以進行材料或產品的工藝合格性能驗證試驗，可滿足用戶特殊試驗要求

（必要時另外配置相關夾具、變形測量裝置）。

該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、

位移三段控制，各控制之間可平滑轉換。

可以按照相應標準實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗, 軟件可以自動求取ReH (上屈服強度)、ReL(下屈

服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。

二、技術特點與優勢：

1．主機采用流線型外觀造型設計，油缸下置，各部件設計強度分布合理，整體組合科學、大氣、美觀，自主噴漆工藝，可根據客戶需求

定制噴漆效果和顏色，以配合客戶現場環境；

2．上下夾頭中心線與試驗機拉力軸線同軸度為8%（大大優于國標小于15%的要求）；

3．試樣的夾緊為液壓驅動。上、下橫梁設置內置式夾緊小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀。

4．試樣夾緊力隨試驗力增大而增加，試樣夾持牢靠；

5．液壓系統采用伺服閉環控制，配置高響應性的進口伺服閥，能夠實現全自動**控制；

6．液壓系統設計充分考慮了節能、可靠、安全和環保。采用壓差式節流調速伺服隨動系統，系統工作壓力隨著負載的變化自動調整，減

少系統發熱，節省能源。各部件均采用符合環保要求的元件；

7．高壓齒輪泵與電機直連式結構，結構緊湊，運行平穩，噪音低于70dB；

8．通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性。拉伸、壓縮等試驗傳感器受力方向一致。標定、校準簡單、

方便；

9．選用質量上等的高壓軟管和接頭體，確保無泄露現象的發生；

10．配置高性能智能化全數字控制器，采用全數字PID調節，配以獨立式伺服放大器、測控軟件及數據采集和處理軟件，可實現等速率

試驗力、等速率油缸位移、等速率應變等多種閉環控制模式，并可實現不同控制模式的平滑切換；

11．測控系統配置多功能試驗軟件包，采用VXDs高速數據采集技術，實現多通道數據的高速采集；可按不同試驗方法要求分析處理試

驗結果，具備人機交互編程控制功能，方便添加新的試驗標準 ；具有強大的圖形操作功能，可實時顯示繪制試驗曲線和顯示試驗數據，

具有曲線縮放、圖形放大、截取功能，光標跟隨顯示功能。具有完整的試驗曲線、試驗數據的儲存功能；具有單件試驗報表輸出和批量

試驗報表輸出打印功能；

12．具有網絡接口，可實現數據聯網和遠程控制功能；

13．安全保護裝置：具有試驗力過載、超設定、斷電、活塞到達極限位置等保護功能。

三、測量參數：

   3.1測量參數：

?最大試驗力： 600kN；

?試驗機等級：0.5級；

?試驗力測量范圍：2%-100%FS；

?加荷速率范圍：60N/s～6kN/s

?試驗力分辨力：滿量程的1/500000FS（全程不變，不分檔）；

?試驗力示值精度： ±0.5%；

?位移測量分辨力：0.012mm；

?位移測量精度：±0.5%；

?變形測量范圍：2%—100%FS；

?變形測量精度: ±0.5%

?變形測量分辨力：0.001mm；

?變形測量：標準配置標距50mm，最大變形量10mm.

?恒力、恒變形、恒位移控制范圍:   0.4%~100%FS

?恒力、恒變形、恒位移控制精度:

                   設定值<10%FS時,設定值的±1.0%以內

                   設定值≥10%FS時,設定值的±0.5%以內

?變形速率控制精度:  速率<0.05%FS時為±2.0%設定值內

                    速率≥0.05%FS時為±0.5%設定值內

    3.2主機參數：

?立柱：六柱式（四立柱、二絲杠）

?拉伸夾頭間最大距離(計活塞行程)：600mm

?最大壓縮空間：540mm

?兩絲杠間有效距離：370mm

?工作活塞直徑×行程：φ170x175mm

?活塞（工作臺）最大移動速度：100mm/min；

?移動橫梁升降速度：320mm/min；

   3.3輔具參數：

?夾緊方式：楔型液壓內置自動夾緊；

?扁試樣夾持厚度：0-15mm；

?圓試樣夾持直徑：φ13-φ26、φ26-φ40mm

?板試樣最大夾持寬度：90mm；

?上下壓盤尺寸：205x205mm；

?彎曲試驗支滾間距： 50-300mm

?支滾寬度：140mm；支輥直徑：50mm；

?彎曲試驗最大高度：100mm

   3.4整機參數：

?外形尺寸約：主機：690*730*2050mm （不包括活塞行程）

?油源控制柜尺寸：1080*600*1010mm

?整機重量:約1600 kg

?油源柜重量：約250kg

?油泵電機功率：1.5KW

?移動橫梁升降電機功率：AC380V/0.4KW

?電源：三相五線制，AC380V，50HZ；

?使用環境：無震動、無粉塵；室溫（10-35℃）；濕度≤80%

?傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定；

四、設備標準配置

   4.1 標準配置：

液壓萬能試驗機六立柱主機（帶液壓夾頭、光杠鍍鉻）1臺

?7.5升/分鐘油源1臺

?伺服型全數字電氣測量放大系統1套

?中文版Fast Test V1.2金屬拉、壓試驗軟件1套

?電液伺服閥 （自主研發）1只

?電氣控制箱（與油源一體）1套

?位移傳感器1只

?壓力傳感器1只

?聯想商用計算機1套

?惠普打印機1套

?軸向電子引伸計Y50/10-N；1只

   4.2標準配置試驗器具：

?液壓夾持裝置：2套（上下橫梁外置各1套）

?鉗口卡板：1副（共4塊）；

?圓試樣鉗口：φ13-φ26、φ26-φ40mm；            2副（共8片）

?扁試樣鉗口：0-15mm                              1副（共4片）

?上下壓縮夾具205x205mm；                               1套

?三點彎曲夾具φ50                                          選配

?地腳螺栓 M16*250mm                                      4根

?全封閉防護罩                                              1套

   4.3選配工裝輔具：

①　螺紋拉伸夾具體T-JLL106A2      （M10-M27）  1套；

②　楔負載試驗最大拉力T-JLL106B2  （根據測試規格選配）

③　螺母保證荷載試驗T-JLL106B2    （根據測試規格選配）

④　螺栓最小拉力荷載試驗T-JLL106A2（根據測試規格選配）

   4.4隨機資料

◆ 裝箱清單：1份；

◆ 保修證書：1份；

◆ 出廠檢定合格證書：1份；

◆ 試驗機使用說明書：1份；

◆ 軟件使用說明書：1份；

◆ 軟件備份U盤：1張；

◆ 計算機及打印機原配的隨機資料：1套；
